كيف تختار التقاطع الثلاثي المناسب في المشروع؟

في هندسة خطوط الأنابيب، تُعدّ الأكواع من أهمّ وصلات الأنابيب التي تتفرع من الأنبوب الرئيسي إلى الأنابيب الفرعية. وقد يؤثر اختيار الكوع الخاطئ بشكل مباشر على سلامة النظام.

عند اختيار الكوع، يُراعى نوعُه أولًا. تُستخدم الأكواع متساوية القطر عندما يكون للأنبوب الرئيسي والأنبوب الفرعي نفس القطر ومعدل التدفق؛ بينما تُستخدم الأكواع المخفضة القطر عندما يكون للأنبوب الفرعي قطر أصغر ومعدل تدفق أقل. في حال كانت المادة المنقولة لزجة أو في أنظمة الصرف، يُنصح باستخدام كوع مشطوف بزاوية 45 درجة، لأنه يُقلل مقاومة التدفق بشكل فعّال.

يجب أن تكون المادة المستخدمة متطابقة مع مادة الأنبوب. تُناسب أكواع الفولاذ الكربوني أنابيب البخار ذات درجات الحرارة العالية، بينما تُستخدم أكواع الفولاذ المقاوم للصدأ في البيئات المسببة للتآكل أو في الصناعات الغذائية والصيدلانية، أما أكواع الحديد الزهر المطاوع فتُستخدم عادةً في أنظمة إمداد المياه ذات درجات الحرارة العادية وأنظمة مكافحة الحرائق. يجب تجنب خلط مواد مختلفة لتجنب التآكل الكهروكيميائي.

تعتمد طريقة التوصيل على متطلبات النظام. يُفضل استخدام وصلات اللحام التناكبي في الأنابيب ذات الضغط العالي ودرجات الحرارة العالية، فهي قوية ومُحكمة الإغلاق؛ بينما يُمكن استخدام الوصلات الملولبة في الأنظمة ذات الأقطار الصغيرة والضغط المنخفض، فهي سهلة التركيب؛ أما الوصلات المُخددة فتُستخدم عادةً في مشاريع مكافحة الحرائق وتكييف الهواء، لسرعة تركيبها.

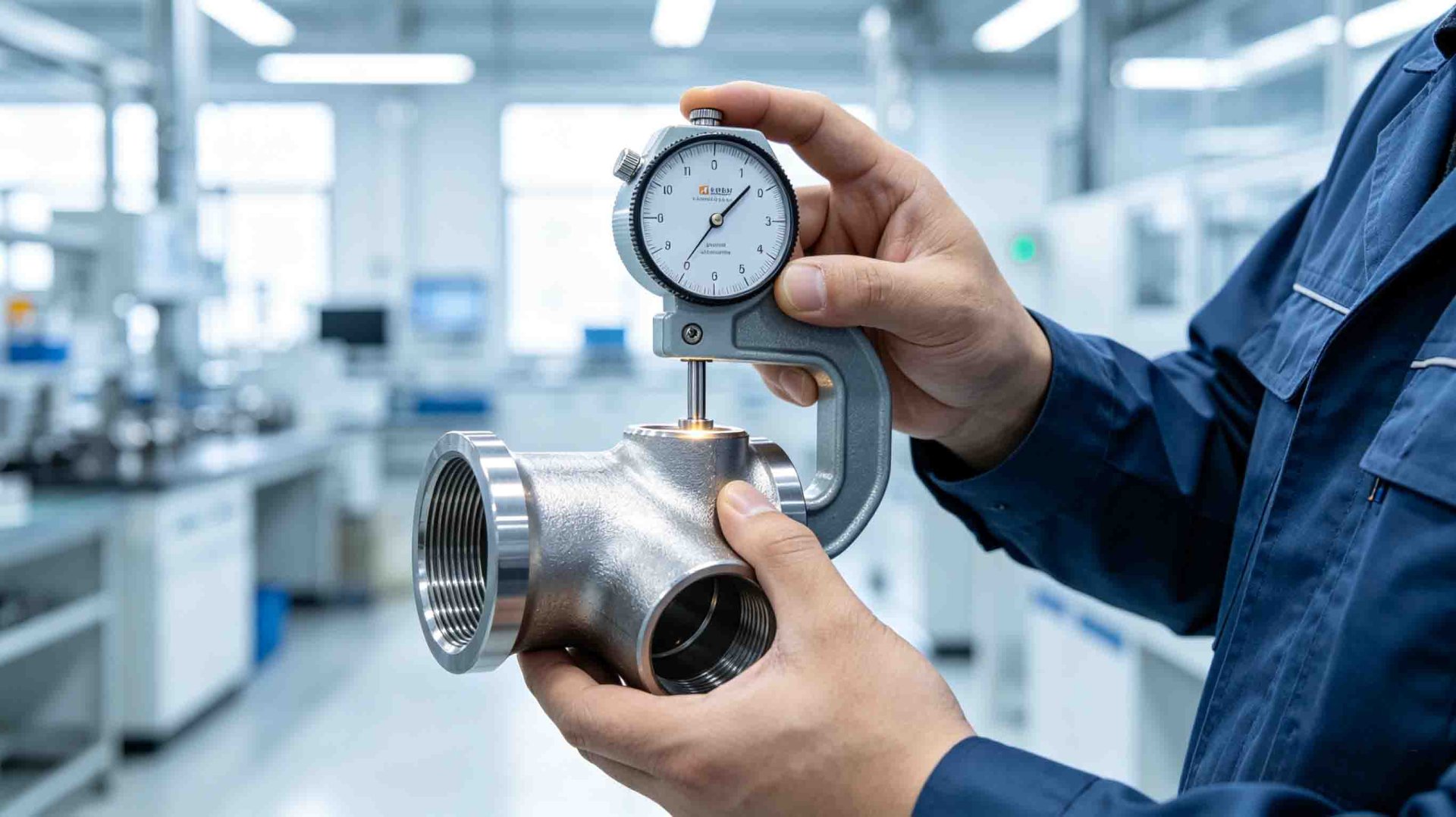

يُعدّ تصنيف الضغط الخطأ الأكثر شيوعًا. يجب أن تكون قيمة PN أو تصنيف الفئة المُدوّن على الكوع أكبر من أو تساوي ضغط التشغيل لنظام الأنابيب. يُمنع منعًا باتًا استخدام وصلات أنابيب الضغط المنخفض بدلًا من وصلات الضغط العالي. إضافةً إلى ذلك، عند الشراء، تأكد من وجود أرقام قياسية وعلامات مواصفات واضحة على سطح المنتج، وتحقق من تجانس سُمك الجدار وسلامة السنون.

باختصار، يتطلب اختيار الكوع اتباع ست خطوات: تحديد النوع، ومطابقة المادة، واختيار الوصلة، وفحص الضغط، ومراعاة نوع السائل، والتحقق من الجودة. على الرغم من صغر حجم الأكواع، إلا أنها بالغة الأهمية لسلامة نظام الأنابيب بأكمله، ولا ينبغي الاستهانة بها.
