وصلة مخفضة متحدة المركز

1. التعريف الأساسي:

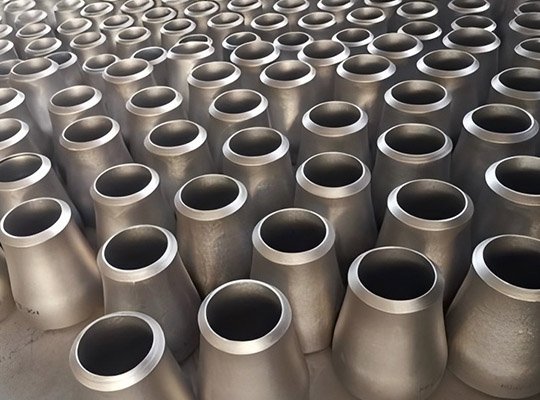

المخفض المركزي هو وصلة أنابيب مخروطية الشكل ذات محاور مركزية متطابقة عند كلا الطرفين، مما يسمح بانتقال محوري بين أنابيب ذات أقطار مختلفة. يُعرف أيضًا باسم المخفض المركزي، وهو وصلة متخصصة لتغيير الأقطار في أنظمة الأنابيب.

2. المزايا والخصائص:

تدفق مستقر وفقدان ضغط منخفض: يضمن التصميم المخروطي المتناظر انتقالًا سلسًا للسائل، مما يقلل من الاضطراب والدوامات، ويقلل من فقدان الضغط، ويمنع التآكل على الجدار الداخلي للأنبوب.

قوة ميكانيكية عالية: مصنوعة من أنابيب فولاذية غير ملحومة أو ملحومة، تم تشكيلها من خلال عمليات الضغط البارد والساخن، وتتميز بمقاومة ضغط قوية وهي مناسبة لظروف الضغط العالي.

مقاومة ممتازة للتآكل: يمكن استخدامها مع أنابيب الصلب المطلية بالبلاستيك، مع طبقات مضادة للتآكل على كل من الجدران الداخلية والخارجية، مما يضمن عمرًا افتراضيًا لمقاومة التآكل يتوافق مع جسم الأنبوب.

3. المجالات القابلة للتطبيق:

تغيرات القطر في خطوط الأنابيب التي تنقل البترول والمواد الكيميائية؛

أقسام انتقالية بين الأنابيب الرئيسية والفرعية في أنظمة إمداد المياه البلدية؛

أنظمة أنابيب مدخل ومخرج المضخات والضواغط؛*

خطوط أنابيب لنقل السوائل والغازات النقية (الخالية من الشوائب والرواسب).

4. المعايير المطبقة:

وصلات أنابيب فولاذية ملحومة بدون لحام* GB/T 12459-2017؛

ASME B16.9 وصلات أنابيب فولاذية مطروقة ملحومة من طرف إلى طرف مصنعة في المصنع*؛ *أنابيب ووصلات مركبة من الفولاذ والبلاستيك لنقل السوائل* GB/T 28897-2021.

5. خصائص الاتصال:

نوع الوصلة هو وصلة ملحومة/ذات حافة، بدون إمكانية تعويض الإزاحة؛ تتغير أقطار الأنابيب عند كلا الطرفين بسلاسة، وتتطابق الخطوط المركزية، دون التأثير على المحورية الكلية لخط الأنابيب؛ وهي غير مناسبة لنقل الوسائط التي تحتوي على رواسب أو شوائب، لأنها تتسبب بسهولة في تراكم الشوائب.
