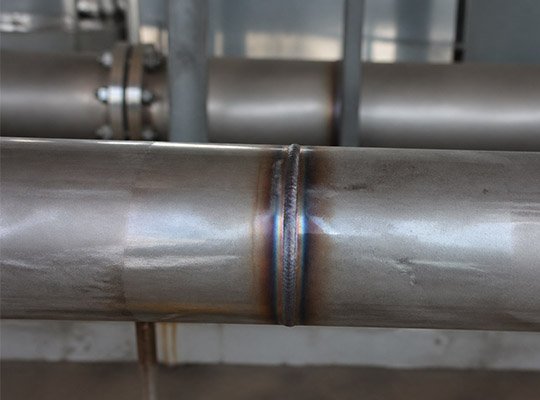

وصلة ملحومة طرفية

1. التعريف الأساسي:

تُعدّ اللحامات التناكبية نوعًا من أنواع الوصلات التي تتطابق فيها أسطح نهايات الأنابيب (أو أسطحها المشطوفة) بشكل مباشر، حيث يندمج المعدن الأساسي ومادة اللحام معًا لتشكيل منطقة انصهار متصلة، وذلك من خلال عمليات مثل لحام القوس المعدني بالغاز، أو لحام القوس المغمور، أو لحام القوس بالأرجون. وتُعرف هذه اللحامات أيضًا باسم اللحامات المشطوفة، وهي من أقوى طرق الوصلات التي تتحمل الأحمال في خطوط أنابيب الضغط والهياكل الفولاذية.

2. المزايا والخصائص:

وصلة متساوية القوة، قدرة تحمل عالية: يتميز معدن اللحام بنفس تركيبة المعدن الأساسي، وتكون قوة الوصلة قريبة من قوة جسم الأنبوب. يمكنه تحمل الضغط العالي وأحمال الصدمات، مما ينتج عنه عامل أمان عالٍ.

أداء ممتاز في منع التسرب: بعد التغلغل الكامل، تتشكل منطقة اندماج متجانسة، مما يزيل خطر التسرب. مناسب لنقل الوسائط التي تتطلب معايير عالية لمنع التسرب.

لا حاجة إلى موصلات إضافية: لا حاجة إلى حواف أو مشابك أو ملحقات أخرى، مما يقلل من تكاليف الصيانة على المدى الطويل.

3. المجالات القابلة للتطبيق:

خطوط أنابيب النفط والكيماويات ذات الضغط العالي؛

خطوط أنابيب رئيسية لإمدادات المياه والصرف الصحي ذات قطر كبير للبلديات؛

خطوط أنابيب دعم الغلايات الصناعية وأوعية الضغط؛

دعم خطوط الأنابيب ذات الهياكل الفولاذية بمتطلبات قوة هيكلية عالية.

4. المعايير المطبقة:

كود لحام الهياكل الفولاذية GB 50661-2011؛

كود الأنابيب والوصلات المركبة من الصلب والبلاستيك لنقل السوائل GB/T 28897-2021؛

كود قبول جودة البناء لهندسة اللحام للمعدات الموجودة في الموقع وخطوط الأنابيب الصناعية GB 50236-2011.

5. خصائص الاتصال:

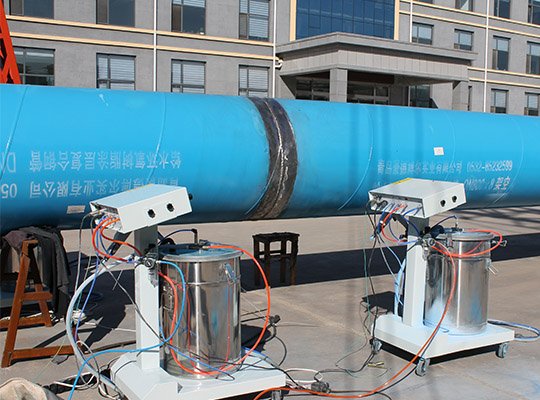

الوصلة عبارة عن وصلة صلبة دائمة بدون إمكانية تعويض الإزاحة؛ يتطلب البناء لحامًا احترافيًا ويتطلب اختبارات غير مدمرة مقابلة (مثل الاختبارات الإشعاعية والموجات فوق الصوتية)؛ يجب معالجة المنطقة المتأثرة بالحرارة من اللحام بإجراءات مضادة للتآكل لتجنب تلف الطلاء.
