وصلة ذات حواف

1. التعريف الأساسي:

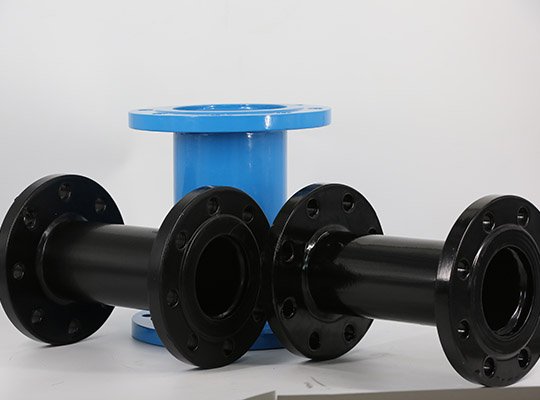

وصلة الفلنجة هي طريقة توصيل ميكانيكية تستخدم فلنجات مُصنّعة مسبقًا على أطراف الأنابيب، بالإضافة إلى البراغي والحشيات، لتوصيل الأنابيب. غالبًا ما تستخدم أنابيب الصلب المطلية بالبلاستيك عملية "فلنجة ملحومة مسبقًا + طلاء لاحق" لتجنب تلف طبقة الحماية من التآكل الناتج عن اللحام.

2. المزايا والخصائص:

سهولة التركيب: لا حاجة للحام في الموقع؛ يتم التوصيل ببساطة عن طريق شد البراغي. لا تتطلب الصيانة والتفكيك اللاحقان قطع الأنابيب.

إحكام موثوق: بفضل الحشيات المطاطية المقاومة للشيخوخة، يمكن تحقيق إحكام عالي الضغط، حيث تصل الضغوط الاسمية إلى أكثر من 6 ميجا باسكال.

مقاومة عالية للتآكل: يستخدم تصميم الشفة المزدوجة المغلقة أخاديد موصلة للحرارة لتشتيت حرارة اللحام، مما يمنع تفحم وتقشير الطلاء الداخلي، مما يضمن عمر خدمة طويل ضد التآكل.

3. المجالات القابلة للتطبيق:

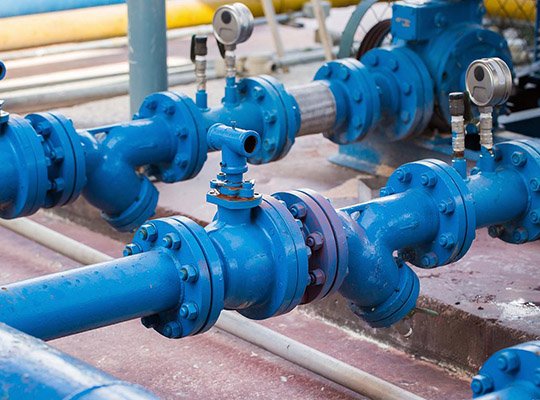

أنظمة إمداد المياه البلدية وأنظمة إمداد المياه لمكافحة الحرائق؛ خطوط الأنابيب لنقل المواد الكيميائية المسببة للتآكل؛ المياه المتداولة في محطات الطاقة الحرارية وخطوط أنابيب محطات معالجة مياه الصرف الصحي؛

خطوط أنابيب إمداد المياه الجوفية وصرفها في مناجم الفحم، وخطوط أنابيب استخراج الغاز.

4. المعايير المطبقة:

الأنابيب والوصلات المركبة من الصلب والبلاستيك لنقل السوائل GB/T 28897-2021؛

قانون قبول جودة البناء لهندسة إمدادات المياه والصرف الصحي والتدفئة GB 50242-2016؛

حواف الأنابيب الفولاذية GB/T 9113-2010.

5. خصائص الاتصال:

نوع الوصلة شبه صلب، مع قدرة طفيفة على تعويض الإزاحة؛ يمكنه تحمل الضغط العالي وهو مناسب لظروف الضغط المتوسط والعالي؛ يجب استبدال الحشيات بانتظام، ويجب الحفاظ على شد البراغي للتشغيل طويل الأمد.
